YV260 便携测振笔

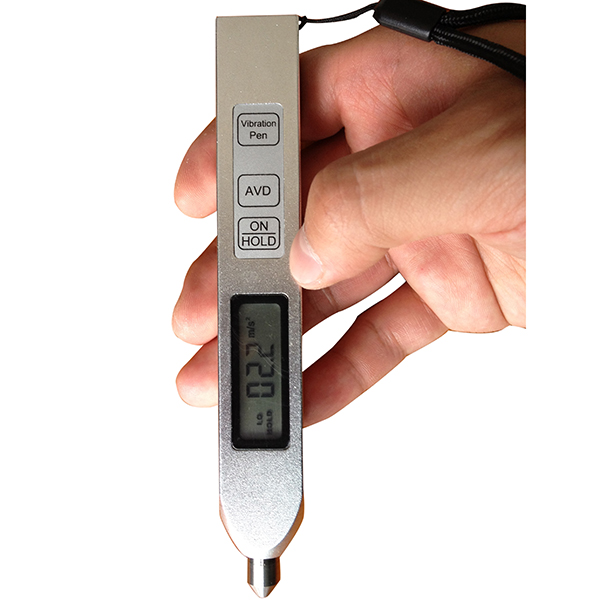

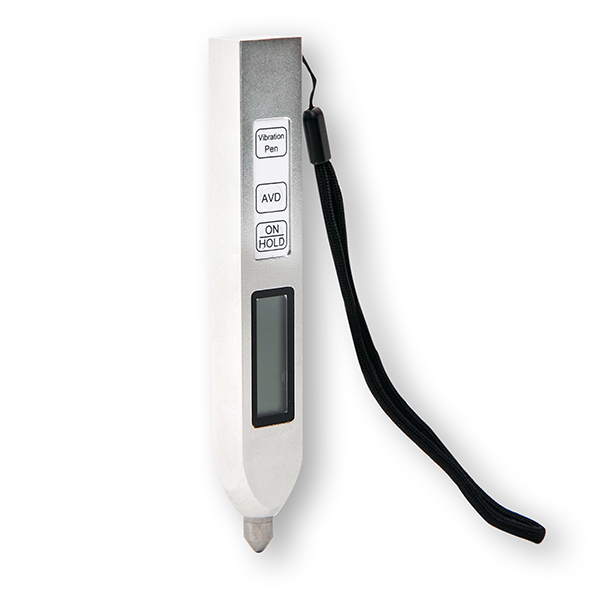

1YV260测振笔是一种超小型的振动测量仪器,它可以测量振动加速度、速度和位移三个参数,能测量由不平衡、不对中、松动或轴承齿轮故障等引起的机器振动。YV260轻便小巧,便于携带,采用全金属外壳,抗干扰性能优良,是设备状态监测的理想工具。

YV260测振笔的加速度档具有高低频分档功能,使判断滚动轴承和齿轮箱故障成为可能。分别测量振动加速度高频值(HI)和低频值(LO)并进行比较:当高频值小于低频值时,说明振动主要由低频引起的,应按速度标准判定,可以考虑轴系类故障,如转子不平衡、轴弯曲、轴不对中、基础松动等;当高频值大于低频值5倍以上时,说明振动主要由高频引起的,可考虑轴承、齿轮类故障,如滚动轴承磨损、齿轮断齿等。

各种机械振动的振源主要来自于结构设计、制造、安装、调试和环境本身。振动的存在必然要引起结构疲劳损伤、零部件磨损和冲击破坏等故障。对于低频振动,主要应考虑疲劳强度破坏性质的位移破坏;对于1KHz以上的高频振动,主要应考虑冲击力和共振破坏。理论证明,振动部件的疲劳与振动速度成正比,振动所产生的能量与振动速度的平方成正比,能量传递的结果造成磨损和其它缺陷。因此,在振动判定标准中,无论从疲劳损伤还是磨损等缺陷来说,以速度标准最为适宜。

通过测量旋转机械振动的速度,将其与振动烈度判据(10Hz~1kHz)-ISO2372标准相比对便可得知设备的运行状态。

技术参数:

振动传感器 一体式环形剪切型加速度传感器
振动测量范围 加速度:0.1~199.9m/s2 (峰值)
速 度:0.1~199.9mm/s (有效值)
位 移:0.001~1.999mm (峰-峰值)
精度 ±5%±2个字
振动频率范围 加速度:10Hz~1kHz(LO) 1kHz~15kHz(HI)
速度: 10Hz~1kHz
位移: 10Hz~500Hz
显示 三位半液晶显示
采样周期 1秒
保持功能 松开“ON/HOLD”键,显示的振动值将被保持
电源 2节LR44/SR44
电池寿命 连续使用大约5小时
电源开关 按“ON/HOLD”键,电源上电,松开大约1分钟后电源自动断电
使用条件 温度:0~50℃
湿度:≤90%RH
体积 152mm×22mm×16mm
重量 约165g(含两节电池)

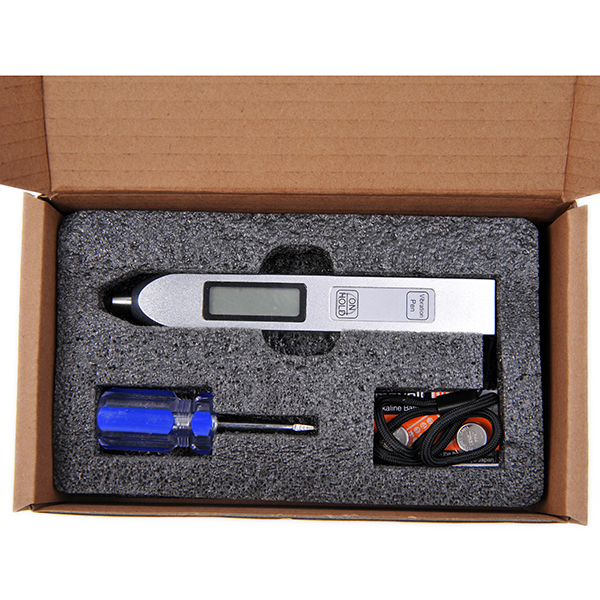

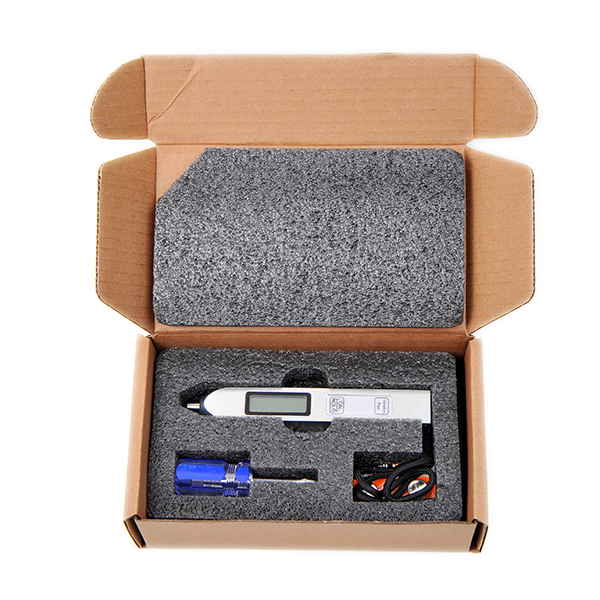

标准配置:

名称 数量
YV260主机 一台
一字改锥 一把
钮扣电池 两节
使用说明书 一份
合格证 一份
包装盒 一个

ISO2372 机器振动分级表:

振动范围 ISO2372 设备振动标准
设备类别
单位(mm/s) Class I Class II Class III Class IV
0.71 A A A A
1.12 B A A A
1.8 B B A A
2.8 C B B A
4.5 C C B B
7.1 D C C B
11.2 D D C C
18 D D D C
28 D D D D
Class I 15KW 以下的小型设备 A: 良好
Class II 15~75KW 的中型设备 B: 可接受
Class III 装于硬基础上的大型设备 C: 注意
Class IV 转速高于自然频率的高速设备 D: 不允许
